HSY環鏈電動葫蘆詳細介紹
HSY型環鏈電動葫蘆
HSY環鏈電動葫蘆由人使用按紐在地面跟隨操縱，或也可在司機室內操縱或采用有線(無線)遠距離控制。HSY型環鏈電動葫蘆工作級別高，安全性能更好、可靠性高、故障率低，鏈條在鏈輪中運行，不易脫落或跳槽，使用更加穩定。
應用范圍：環鏈電動葫蘆廣泛應用于模具、機械制造、倉儲物流，造船，橋梁建設等工業和工廠及其他特殊用途.適合高強度工作頻率，也是應用范圍廣的一種環鏈電動葫蘆。
外殼：外殼輕巧而堅固，散熱率高，全密封性設計適合在作業條件較差的環境中使用。
逆相保護裝置：為特殊電器裝置，當電源接線錯誤時，控制電路無法工作。
極限開關：重物吊上吊下都有極限開關裝置，使電機自動停止，以防止鏈條超出，確保安全。
24V/36V裝置：當在操作時如遇到開關漏電，可防止意外事故發生。
制動裝置：此裝置可以實現在電源切斷時瞬間剎車。
鏈條袋：輕巧、美觀、耐用。
鏈條：采用進口FEC80超強熱處理合金鋼鏈條。
HSY型環鏈電動葫蘆分為固定式HSY環鏈電動葫蘆與運行式環鏈電動葫蘆，也稱為鬼頭電動葫蘆、鬼頭葫蘆、東洋電動葫蘆。
運行式環鏈電動葫蘆：
HSY運行式環鏈電動葫蘆5T
帶跑車的HSY環鏈電動葫蘆，即為運行式HSY環鏈電動葫蘆，采用新設計的磁力產生器，其特性為產磁。可在電源切斷的同時間剎車，保證吊重時剎車確保安全。
固定式環鏈電動葫蘆HSY型：

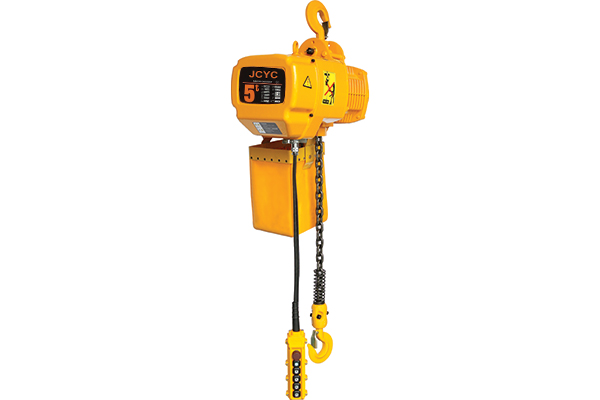

5T固定式環鏈電動葫蘆HSY型
HSY環鏈電動葫蘆技術參數：

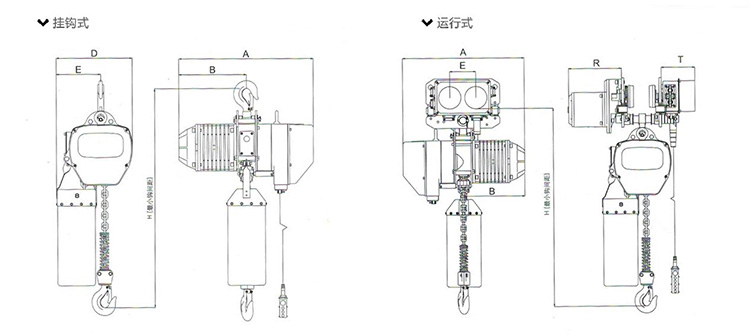

| 掛鉤式環鏈電動葫蘆（0.25T-5T）尺寸參數： | |||||
|---|---|---|---|---|---|
| 型號 | H | A | B | D | E |
| HSY0.5-01S/D | 530 | 460(545) | 230(260) | 288 | 178 |
| HSY01-01S/D | 650 | 520(582) | 260(280) | 300 | 176 |
| HSY1.5-01S/D | 800 | 615(670) | 295(315) | 430 | 265 |
| HSY02-01S/D | 800 | 615(670) | 295(315) | 430 | 265 |
| HSY02-02S/D | 835 | 520(582) | 260(280) | 300 | 236 |
| HSY2.5-01S/D | 845 | 615(670) | 295(315) | 430 | 265 |
| HSY03-01S/D | 845 | 615(670) | 295(315) | 430 | 265 |
| HSY03-02S/D | 950 | 615(670) | 295(315) | 430 | 320 |
| HSY03-03S/D | 950 | 520(582) | 260(280) | 350 | 205 |
| HSY05-02S/D | 1030 | 615(670) | 295(315) | 430 | 325 |
| 運行式環鏈電動葫蘆（0.25T-5T）尺寸參數： | ||||||
|---|---|---|---|---|---|---|
| 型號 | H | A | B | E | R | T |
| HSY0.5-01S/D | 635 | 460(545) | 230(260) | 111 | 235 | 145 |
| HSY01-01S/D | 650 | 520(582) | 260(280) | 111 | 235 | 145 |
| HSY1.5-01S/D | 770 | 615(670) | 295(315) | 127 | 235 | 145 |
| HSY02-01S/D | 770 | 615(670) | 295(315) | 127 | 235 | 145 |
| HSY02-02S/D | 815 | 520(582) | 295(315) | 127 | 235 | 145 |
| HSY2.5-01S/D | 830 | 615(670) | 295(315) | 140 | 235 | 145 |
| HSY03-01S/D | 830 | 615(670) | 295(315) | 140 | 235 | 145 |
| HSY03-02S/D | 930 | 615(670) | 295(315) | 140 | 235 | 145 |
| HSY03-03S/D | 940 | 520(582) | 260(280) | 140 | 235 | 145 |
| HSY05-02S/D | 1015 | 615(670) | 295(315) | 156 | 235 | 145 |
| 型號 | HSY 單速 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.25-01S | 0.5-01S | 01-01S | 01-02S | 1.5-01S | 02-01S | 02-02S | 2.5-01S | 03-01S | 03-02S | 03S-03S | 05-02S | |
| 額定荷載(t) | 0.25t | 0.5t | 1t | 1t | 1.5t | 2t | 2t | 2.5t | 3t | 5t | ||
| 起升速度(m/min) | 7.2 | 7.2 | 6.6 | 3.6 | 8.8 | 6.6 | 3.3 | 5.4 | 5.4 | 4.4 | 2.2 | 2.7 |
| 電機功率(Kw) | 0.8 | 0.8 | 1.5 | 0.8 | 3 | 3 | 1.5 | 3 | 3 | 3 | 1.5 | 3 |
| 轉速(r/min) | 1440r / min | |||||||||||
| 電機絕緣等級 | F級 | |||||||||||
| 工作電壓 | 3-Phase 380V 50Hz | |||||||||||
| 控制電壓 | 24V / 36V / 48V | |||||||||||
| 鏈條回數 | 1 | 1 | 1 | 2 | 1 | 1 | 2 | 1 | 1 | 2 | 3 | 2 |
| 鏈條規格 | Φ6.3 | Φ6.3 | Φ7.1 | Φ7.1 | Φ10.0 | Φ10.0 | Φ7.1 | Φ11.2 | Φ11.2 | Φ10.0 | Φ7.0 | Φ11.2 |
| 凈重(kg) | 45 | 47 | 61 | 49 | 108 | 115 | 73 | 115 | 122 | 131 | 85 | 151 |
| I Beam(mm)工字鋼 | 58-153 | 58-153 | 58-153 | 58-153 | 82-178 | 82-178 | 82-178 | 100-178 | 100-178 | 100-178 | 100-178 | 100-178 |
| 型號 | HSY 雙速 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.25-01D | 0.5-01D | 01-01D | 01-02D | 1.5-01D | 02-01D | 02-02D | 2.5-01D | 03-01D | 03-02D | 03-03D | 05-02D | |
| 額定荷載(t) | 0.25t | 0.5t | 1t | 1t | 1.5t | 2t | 2.5t | 3t | 5t | |||
| 起升速度(m/min) | 7.2/2.4 | 7.2/2.4 | 6.9/2.3 | 3.6/1.2 | 9.0/3.0 | 6.9/2.3 | 3.3/1.1 | 5.4/1.8 | 5.4/1.8 | 4.5/1.5 | 2.4/0.8 | 2.7/0.9 |
| 電機功率(Kw) | 0.8/0.27 | 0.8/0.27 | 1.8/0.6 | 0.8/0.27 | 3.0/1.0 | 3.0/1.0 | 1.8/0.6 | 3.0/1.0 | 3.0/1.0/ | 3.0/1.0 | 1.8/0.6 | 3.0/1.0 |
| 轉速(r/min) | 2880/960 | |||||||||||
| 電機絕緣等級 | F級 | |||||||||||
| 工作電壓 | 3-Phase 380V 50Hz | |||||||||||
| 控制電壓 | 24V / 36V / 48V | |||||||||||
| 鏈條回數 | 1 | 1 | 1 | 2 | 1 | 1 | 2 | 1 | 1 | 2 | 3 | 2 |
| 鏈條規格 | Φ6.3 | Φ6.3 | Φ7.1 | Φ6.3 | Φ10.0 | Φ10.0 | Φ7.1 | Φ11.2 | Φ11.2 | Φ10.0 | Φ7.1 | Φ11.2 |
| 凈重(kg) | 52 | 54 | 74 | 56 | 144 | 150 | 86 | 148 | 159 | 168 | 102 | 184 |
| I Beam(mm)工字鋼 | 58-153 | 58-153 | 58-153 | 58-153 | 82-178 | 82-178 | 82-178 | 100-178 | 100-178 | 100-178 | 100-178 | 100-178 |
山燕起重產品嚴格按國家3包執行，產品質量由中國人民保險公司(PICC)承保，請放心使用。更多關于電動葫蘆的文章請關注：http://www.szsrd.cn
